معرفی

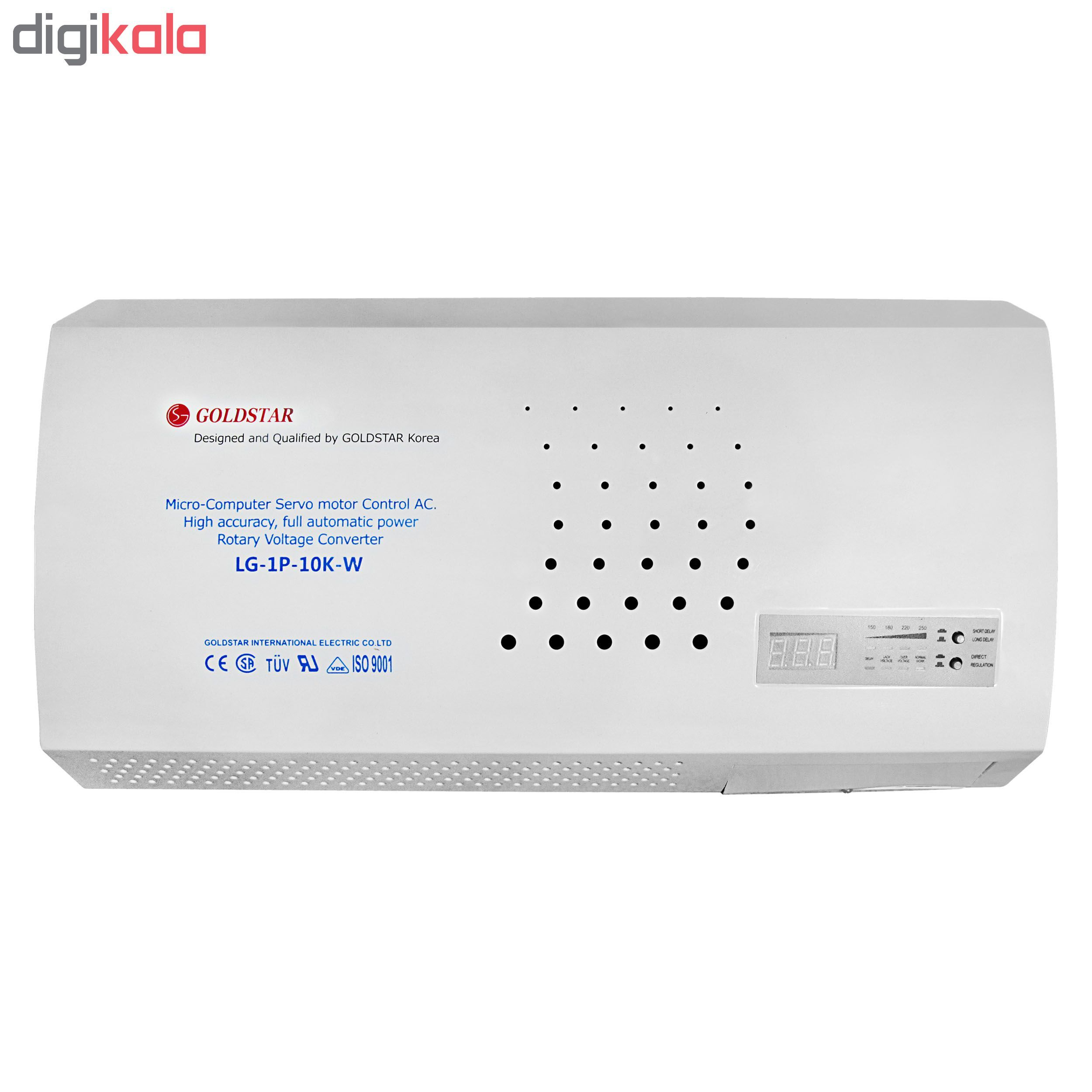

دلایل فنی استفاده از دستگاه استابلایزر تمام اتوماتیک سروموتوری گلدستار: با گسترش هر چه بیشتر شبکه برق رسانی کشور طی سال های اخیر، میزان استفاده از تجهیزات الکتریکی افزایش یافته که همین امر باعث افت ولتاژ و نوسانات شدید در خطوط توزیع برق مناطق مختلف کشور شده است، که عمده ترین عوامل خرابی تجهیزات الکتریکی می باشد و هزینههای ناشی از خسارات و عملکرد نامطلوب تجهیزات در اکثر مواقع به مراتب بیش از هزینه پیشگیری ( استفاده از استابلایزر ) میباشد که استابلایزر های گلدستار مطابق با استاندارد های شرکت توزیع نیروی برق ایران ( با بیش از ۱۲ مورد استاندارد حفاظتی خاص ) جهت تقویت و تثبیت ولتاژ، طراحی و ساخته شدهاند، که قابل استفاده در سراسر کشور میباشند، و به خوبی میتوانند در مقابل نوسانات و اختلالات برق شهر، اتصال کوتاه و خطرات ناشی از رعد و برق و… از تجهیزات مصرف کننده الکتریکی محافظت نمایند، که همین امر باعث افزایش طول عمر، بازده و دقت عملکرد تجهیزات مصرف کننده الکتریکی و جلوگیری از اتلاف وقت و هزینههای تعمیراتی میشود.

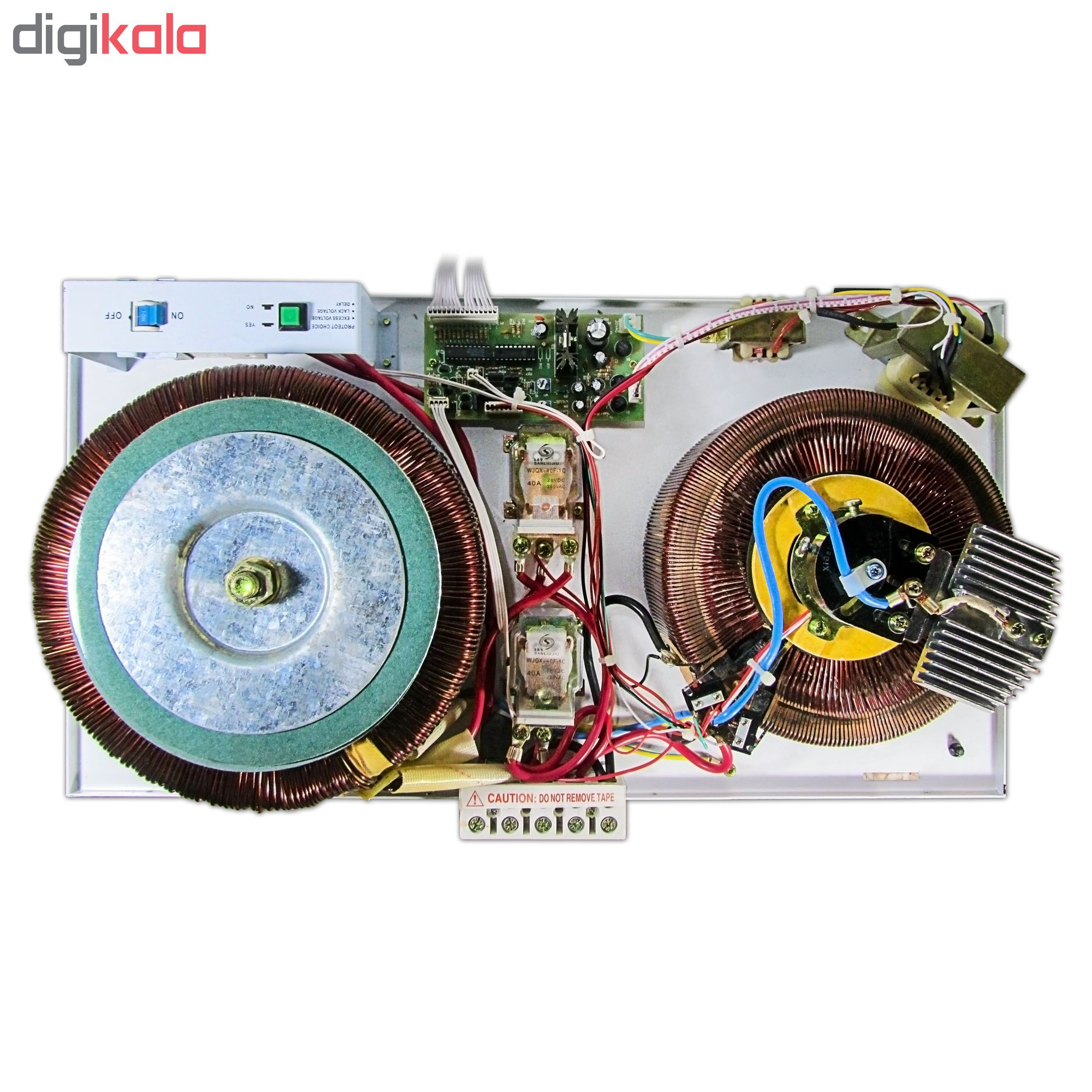

مراحل عملکرد سیستماتیک استابلایزر تمام اتوماتیک سروموتوری گلدستار: سیستم در شروع کار، بار مصرفی روی واریاک داخل استابلایزر گلدستار را اندازه گیری کرده و سپس به وسیله سیستم هوشمند میکروپروسسوری، نسبت به زاویه گردش سرو موتور ( PWM ) را از طریق گشتاورسنج محاسبه می کند و متناسب با تغییرات RMS ولتاژ ورودی و نمونه برداری از ولتاژ خروجی ( تا یکصد هزار نمونه در ثانیه ) به سرو موتور فرمان گردش با سرعت پاسخگویی ۴۰ ولت در ثانیه با فیدبک کامل را میدهد که باعث کنترل شکل موج خروجی ( سینوسی کامل ) به صورت ۱۰۰% پیوسته و کاملا خطی بدون اعوجاج و راندمان ۹۸% میشود. (این سیستم میکروپروسسوری در تثیبت و تصحیح ولتاژ خروجی فاز های استابلایزر سرو موتوری به صورت جداگانه عمل میکند.)
مشخصات
- نوع چندراهی برق و محافظ ولتاژپریز
- ابعاد۵۴۰x290x180 سانتیمتر
- وزن۲۷۰۰۰ گرم
- تعداد پریزها۱ عدد
- طول کابلندارد
- تعداد فازتک فاز
- نوع عملکردسرووموتور

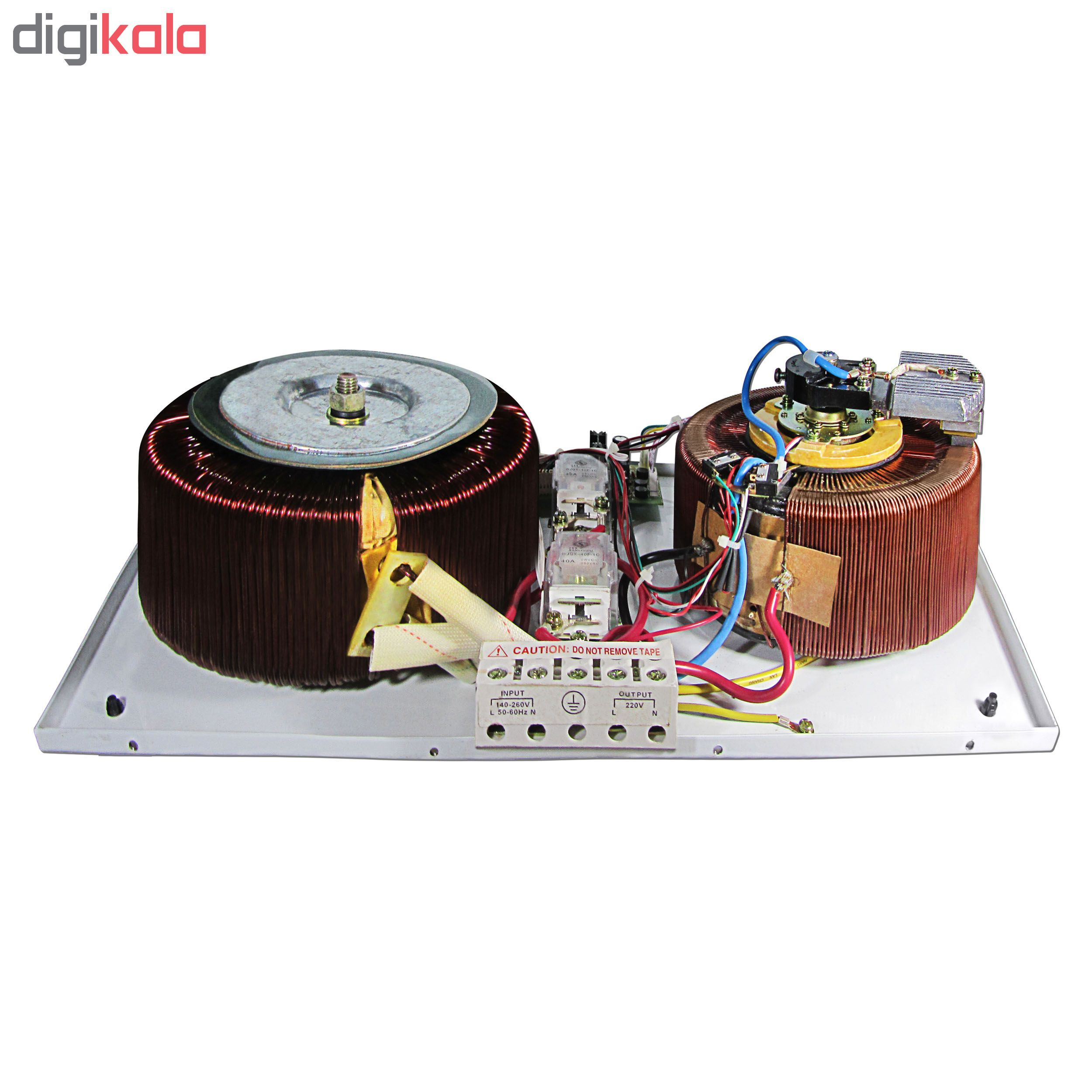

- توضیحات نشانگر LEDنمایشگر LCD استابیلایزر واریاک حلقوی، جهت نمایش: ولتاژ ورودی INPUT VOLTAGE ، ولتاژ خروجی ، OUTPUT VOLTAGE حداکثر ولتاژ ورودی ( OVERVOLTAGE ( H، حداقل ولتاژ ورودی ( BROWNOUT ( L، جریان مصرفی ،INPUT CURRENT میزان بار مصرفی LOAD، اضافه بار OVERLOAD، حالت عادی NORMAL،خطای سیستم UNUSUAL، زمان تاخیر ،DELAY TIME درصد خطا PRECISION. در استابیلایزرهای سرو موتوری سه فاز نمایشگر هر یک از فازها به صورت مستقل عمل می کنند.
- حداکثر جریان انتقالی۳۶ (A)
- جنس بدنهفلزی
- حداکثر توان قابل پشتیبانی۸ (kVA)
- ولتاژ ورودی۲۶۰ ~ ۱۴۰ (V) ولت
- جریان ورودی۳۶ (A)
- زمان تاخیرسیستم تاخیر قابل تنظیم: ۵ ثانیه و ۳ دقیقه ( DELAY TIME ) جهت حفاظت از تجهیزات مصرف کننده الکتریکی. واریاک حلقوی
- حداکثر ولتاژ برای قطع شدن جریان۲۶۰ (V)
- حداقل ولتاژ برای قطع شدن جریان۱۴۰ (V)
- سایر توضیحاتتکنیکال مهندسی دستگاه استابیلایزر تمام اتوماتیک سروموتوری گلدستار: - سیستم کنترل فاز ( Phase failure )، جهت حفاظت در مقابل قطع شدن هر یک از فازهای سه فاز ( دو فاز شدن ولتاژ ورودی ). - مجهز به سیستم مدار الکتریکی با مدار کنترل Feedback. - کلید ( BY-PASS ) جهت یکسره نمودن ولتاژ ورودی و خروجی در شرایط اضطراری. - فیلتر ولتاژ خروجی، جهت جلوگیری از پارازیت لحظهای و حذف نویز موجود در برق شهر. - سیستم هشدار صوتی و تصویری در مقابل کاهش (BROWNOUT (L یا افزایش (OVERVOLTAGE (H بیش از حد ولتاژ ورودی. - قابلیت تنظیم ولتاژ تثبیت شده خروجی: تک فاز ( بین ۲۰۹V الی ۲۳۱V )، سه فاز ( بین ۳۶۱V الی ۳۹۹V ) بر اساس نیاز. - تست استحکام عایقی ( ۱Phase:2 kV/min & 3Phase:2.5kV/min ) با عدم تاثیر پذیری از ضریب توان ( Cos φ ). - تست مقاومت عایقی ( ۱Phase>5MΩ & 3Phase>2MΩ ). - دامنه بسیار بالای اصلاح ولتاژ ورودی: تک فاز ( ۱۴۰V الی ۲۶۰V )، سه فاز حلقوی ( ۲۷۷V الی ۴۳۰V ) و سه فاز استوانهای ( ۳۰۰V الی ۴۶۰V ). - مجهز به فیوز جهت محافظت در برابر اتصال کوتاه برق ورودی ( Input Voltage ). - هشداردهنده صوتی و تصویری ( OVERLOAD )، جهت اخطار افزایش جریان بار مصرفی ( OL PROT و یا OT PROT ). - مجهز به فن هوشمند جهت کاهش دمای سیمپیچها در دمای بالا ( Over Temperature ). مدلهای: V/T/I و ۸kVA
